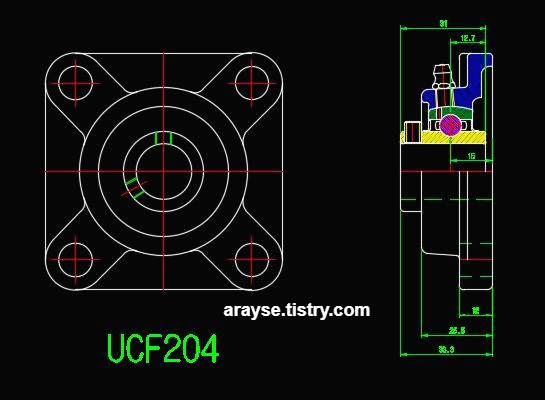

UCF204 2D 도면(UCF 204 Ball Bearing Units 2D Drawing)

# Autocad 2d 단면도 #



유니트 베어링 플랜지형 도면입니다.

여러 회사들의 도면을 다운받으면 외부 사이즈와 내부 축경 사이즈만 있어서 제가 직접 기존 다운받은 도면에

내부 섹션뷰를 추가하여 그렸습니다.

설계 시 상세하게 나타내기 위해서는 단면도가 필요합니다.

필요하신 분들은 다운받아서 사용하시면 되겠습니다.

나중에 조금씩 다른 형번도 업데이트하도록 하겠습니다.

---

Spec

ID 내경 = 20 mm

형번 = UCF204

#첨부파일#









UCF204.dxf

0.36MB

---

dwg →dxf 파일로 변환해서 올렸습니다.
