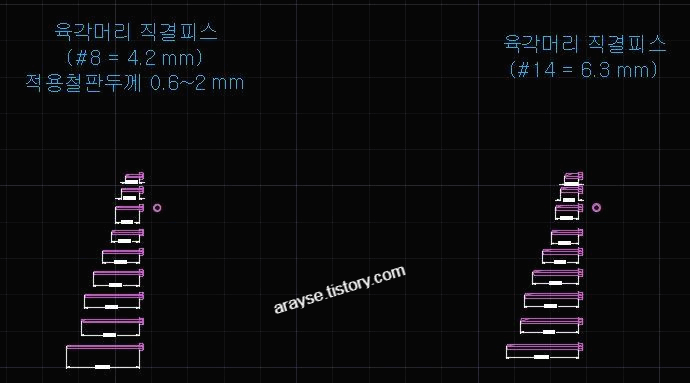

# 육각머리 직결피스 CAD 2D 도면 #

(Hexagon Screw CAD)

#8 = 4.2 mm

#14 = 6.3 mm

재질 = SS400, 황색, 백색 아연도금

적용 = 복스 8mm 적용

두 종류의 직결 피스 입니다. " 나사 " 라기도 하고, " 기리 피스 " 라고도 합니다.

실제 제품을 버니어로 측정하였지만, 오차가 있을 수 있습니다.

도면 작성에 문제 없으시길 바랍니다.

 길이는 19 mm ~ 100 mm 까지 작성하였습니다.

육각머리 직결피스.dxf

0.41MB
