# AUTOCAD 스프링 그리기 ( SPRING DRAWING ) #





■ 선경 d = 1.2 ( mm )

 피치 p = 3.64 ( mm )

 외경 OD = 10 ( mm )

 자유길이 L = 20 ( mm )



1. 중심 Center Line 을 먼저 드로잉 합니다. 자유길이 L 과 외경 OD를 고려해서 작성해야합니다.

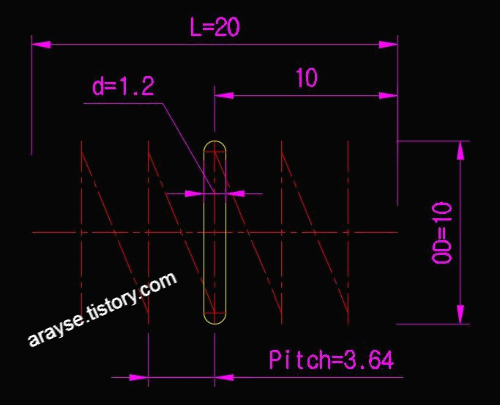

2. 선경 1.2 mm 에 대한 형상을 그림과 같이 작성합니다.

3. 사선방향의 Center Line 은 선경 d 1.2 의 Center 점에서 연결됩니다.



4. 가운데 노란색 Line 을  각각 Center Line에 맞춰서 COPY 합니다.

5. 그리고 사선방향의 Center Line 으로 OFFSET 0.6 을 하여 형상을 그립니다.





6. TRIM 을 활용하여 겹선들을 지워줍니다.

7. 마지막으로 양 끝 점에도 동일한 선경에 대한 Line 을 Copy 하여 넣어줍니다.

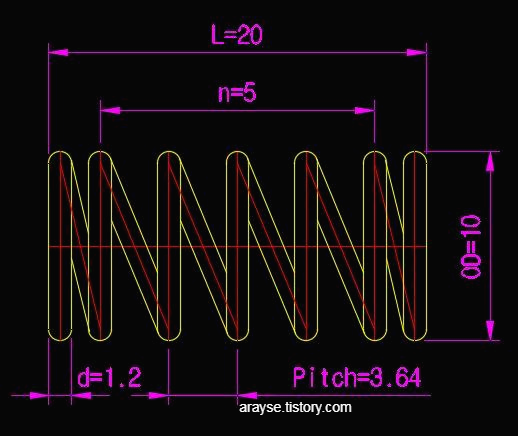

매우 간단하게 첫번째 메인 사진과 같은 형상으로 표현할 수 있습니다.

실제로 스프링 가게에서 제작해오면 도면처럼 나오지는 않지만, 대충 선으로만 성의없이 도면에 표기하는 것보다

이렇게 실물과 비슷하게 표현하면 훨씬 보기 좋습니다.

스프링의 대한 규격은 편람같은 규격집을 참고해도 되지만, 보통은 사양에 맞춰

계산식을 통해서 제작하는 것도 저렴하게 적용할 수 있습니다.

스프링 계산식은 블로그 내에 포스팅되어 있습니다.
