# 오토캐드 공차 삽입 ( Autocad tolerance ) #



공차를 표현해 보겠습니다.

공차가 필요한 부분은 회전하는 구동축, 위치 결정 핀, 힌지, 샤프트와 베어링 등

다양한 설계장비에 적용됩니다.

쉽게 설명 드리면 구멍안에 원통형의 축이 공차치수만 부드럽게 삽입이 되는 것입니다.



오토캐드에서 표현하는 방법은 매우 간단합니다.



1) 위의 것처럼 표현하기 위해서는 먼저 치수를 표현해줍니다. ( 표현법 생략 )



2) 저는 항상 캐드 상 옵션창을 오른쪽 화면에 띄워놓고 사용합니다.

명령창 ( Command ) → " Properties " 를 입력 → Enter

Classic 버전이든 아니든 상관없이 특성창은 동일합니다.





특성

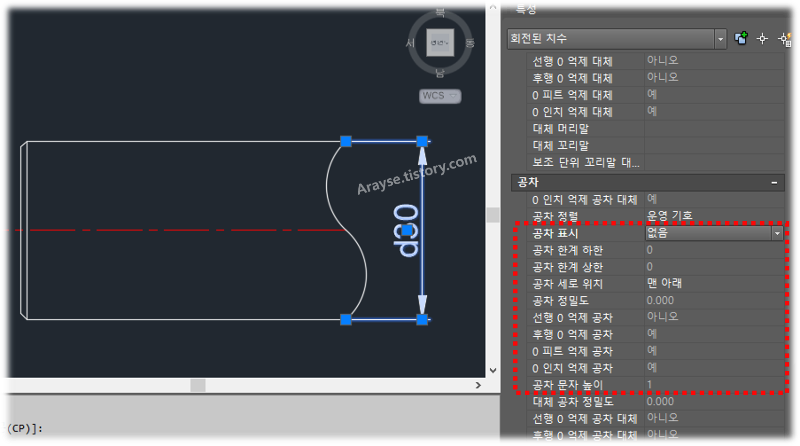

3) 치수를 클릭(활성화) 한 상태에서 오른쪽 특성창에서

스크롤을 제일 하단으로 내리면 공차라는 항목이 있습니다.

빨간 네모 상자 안에 있는 목록만 사용할 것입니다.

공차 넣는 방법은 매우 간단합니다.

아래 명시된 순서를 따라하시면 20초 이내에 습득하실 수 있습니다.



---



① 공차 표시 : 없음 → 편차

② 공차 한계 하한/상한 : 치수 입력 ( 들어가는 축은 하한에 입력하고 들어오는 구멍은 상한에 입력 )

③ 공차 정밀도 : 0.0000 ( 공차 치수만큼 수정 )

④ 공차 문자높이 : 0.6 ( 가장 알맞는 크기 )





---



위 네가지 사항만 수정하면 공차 넣는 법 어렵지 않습니다.
