LTSCALE - 선의 전체 축척

by arayse 2019. 6. 11.

AUTOCAD 선 전체 축척 조정



명령어 : LTSCALE

도면 작업 시 선 형태를 변경시켰는데도 불구하고 실선으로 표현되는 경우 선 크기를 조정하지 않았기 때문이다.

이런 경우 LTSCALE 명령어를 사용합니다.



Command : Ltscale

축척 기본값 : 1

비율은 도면 크기에 따라 임의 조정 필요합니다.

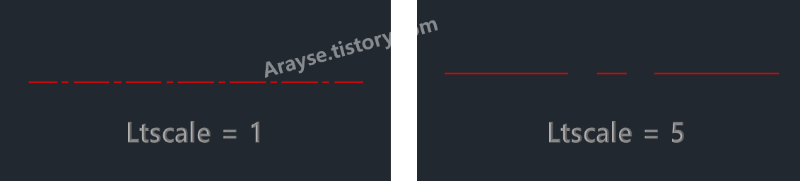

아래 비교



값이 클수록 선의 길이는 길어지고, 패턴의 표현은 단순해집니다.

참고로 LTSCALE 명령어를 사용하면 도면 전체의 축척이 조정됩니다.

각각의 선의 축척만 변경하고 싶으시면 원하는 선 선택 후 " 특성창 (properties) " 을

활용하여 변경하셔도 됩니다.
