# 제 1각 투상법 (제 1각법) #



First angle projection method

해외 원도를 보면 우리가 익숙한 3각법이 아닌 1각법을 사용하는 경우가 있습니다.

필요한 경우에는 사용 해도 되는 것이지만, 사실 3각법에 의해 작성된 도면보다는 헷갈리는 경우가 있습니다.



그래서 오늘 1각법에 대해 단순하게 정리해보겠습니다.

( 3각법에 기본적으로 다들 이해하시기 때문에 PASS )



...더보기

■ 1각법이란?

3각법의 반대이다.??

물체를 제 1각 내에 두고 투상하는 방법으로, 눈으로 물체를 볼았을 때 물체의 형상을

그대로 투상시키는 방법이다.

투영을 한다고 해야 될까요.???



예를 들어 정면 (Front view) 을 기준으로 평면을 보았을때는 그대로 투상을 하게되면

하면도( Bottom view ) 가 나옵니다

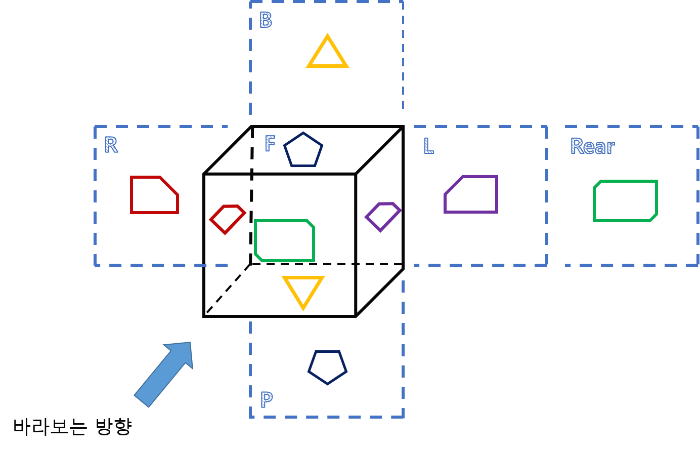

그림으로 보면 3각법에서는 바라보는 방향에서 마주보는 면이 정면도 입니다.

그러나 1각법은 투영을 하기 때문에 배면도가 정면도 로 나타낼 수 있는 것입니다.

그렇다면 3각법에서 우측면은 보라색 형상이 나타나 있는 면을 우측면도로 표현할 수 있지만,

1각법에서는 투영을 하기 때문에 반대쪽 면이 우측면으로 나타낼 수 있는 것입니다.



그림에 P는 평면도 ( Plan view ) , B는 하면도 (Bottom view), F는 정면도 (Front view)

R은 우측면도 (Right view) , L은 좌측면도 (Left view), Rear은 배면도 (Rear view) 입니다.
