AUTOCAD-AREA 면적구하기

# AUTOCAD 면적 구하는 명령어 #

원, 타원, 폴리선, 솔리드의 둘러싸인 면적과 둘레 또는 원주를 계산합니다.

보통 건축 평면도에서 바라볼때의 면적이나 도장을 하기위한 대략적인 제품의 면적이 필요합니다.

2D Drawing 에서 간단히 면적을 계산할 수 있습니다.



1. 명령어 : AREA

2. 옵션 : Autocad 2016 버전에는 아래와 같이 표현됩니다.

• Commad : area 입력하고 [ Enter ]

• 구석점 지정 or 객체 (o) 면적 추가 (A) 면적 빼기 (S)

• 구석점 지정: 면의 면적이나 둘레를 계산할 지점(꼭지점)을 클릭하시면 됩니다.

• 객체: Circle 이나 Pline(Polyline) 등의 폐곡선의 면적과 둘레를 계산합니다.

• 면적추가: 지정된 면적을 전부 합치기

• 면적빼기: 계산된 면적에서 지정한 면적의 차를 계산합니다.

3. 예시

3.1 구석점 지정

• Command: area

• 1 ~ 5 번까지 임의로 클릭을 해보면 초록색의 영역이 생깁니다.

• 최종 클릭 후 원하는 면적과 둘레를 초록색 영역으로 표시하였다면 [ENTER] 를 치면 해당영역의 면적과 둘레가 Command 창에 계산되어 나타납니다.

 3.2 객체

• 객체는 위에서 말씀드린 것과 같이 Pline으로 그린 형상이나 Circle원

• 또는 REC (rectangle) 등으로 그린 하나의 폐곡선을 선택하면 면적과 둘레가 계산됩니다.

• 그리고 Line으로 그린 형상을 Join 이라는 명령어를 사용하면 각 선들이 취합이 되어 폐곡선을 이루게 되며 이러한 상황에서도 객체(o)를 사용할 수 있습니다.







3.3 면적추가 (예시)

• Command : area

• AREA 첫 번째 구석점 지정 또는 [객체(o)] [면적 추가(A)] [면적 빼기(s)] : A  -> Enter

• 1 ~ 4 항목 Click 4번 ( = 여기까지 하시면 100x100의 사각형의 면적이 나옵니다. )

• command : T ( 합계 )  -> Enter

• 옆에 삼각형에 5~7 까지 순차적으로 클릭하면 사각형과 삼각형의 면적과 둘레가 합쳐져서 계산됩니다.

면적추가/빼기 예시

3.4 면적 빼기 (예시)

• Command : area

• AREA 첫 번째 구석점 지정 또는 [객체(o)] [면적 추가(A)] [면적 빼기(s)] : A  -> Enter

• 1 ~ 4 항목 Click 4번 ( = 여기까지 하시면 100x100의 사각형의 면적이 나옵니다. )

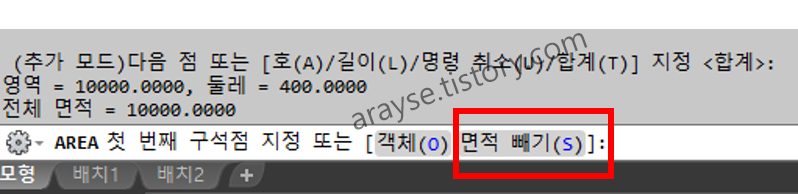

• 마지막  Enter 하게되면 기존 형상의 면적과 둘레가 계산되고 또한 아래 그림과 같이 면적 빼기가 나타납니다.

이번에는 위 그림에서 가운데 50x50 사각형을 뺀 나머지 면적과 둘레를 계산해보겠습니다.

• Command :면적 빼기 (S)

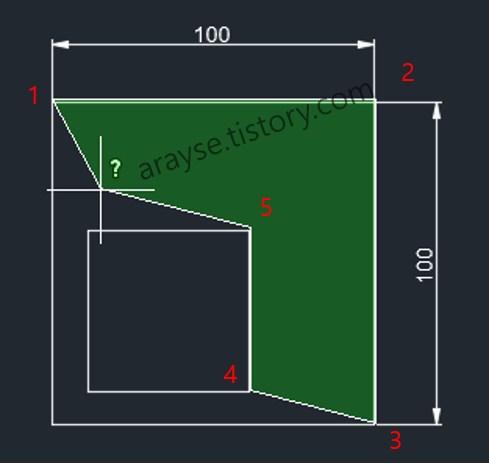

• AREA 첫 번째 구석점 지정 또는 [객체(o)] [면적 추가(A)]  : 50x50 사각형의 꼭지점 4 POINT 를 클릭합니다.

• 면적 빼기를 할 때는 빨간색의 영역으로 표시됩니다.

• 마지막 Enter

여기까지 하게되면 뺀 면적과 둘레가 계산되고 전체면적 " 7500 " 은 뺀 나머지 면적으로 계산됩니다.

100x100 의 면적에서 50x50 면적을 뺀 나머지는 10000 - 2500 이므로 7500이 나오게 됩니다.
